レーザー墨出し器の壁掛けはどうする？ウォールマウントの使い方

三脚を立てたら廊下が通れなくなった。

あるいは、脚立を動かすたびに三脚の脚に当たり、そのつど墨を打ち直している。

壁掛けの金具は、こういう場面で本体を壁や柱、鉄骨側へ逃がすための周辺品です。

ただし掛けられるかどうかは、金具ではなく本体側の条件でほぼ決まります。

底面のネジ穴の規格、本体の質量、そして±3°〜±5°という自動補正の範囲。

どれか一つでも外れると、買っても使えません。

本ページでは、壁掛けが効く場面・取付で合わせる規格・機種ごとに変わる可否・純正と汎用品の線引きまで、まとめて紹介します。

レーザー墨出し器を壁掛けにすると床が空く

壁掛けが効くのは、床を三脚に使わせたくない場所です。

廊下や階段室、間仕切りを立てている最中の部屋。

人と資材が行き来する動線に三脚を据えると、脚を蹴られた時点で基準が消えます。

壁側の下地や鉄骨に本体を固定してしまえば、床は丸ごと空く。

もうひとつは高さです。

天井の野縁や吊りボルトを追う作業では、床から三脚を伸ばすより、壁の高い位置に掛けたほうが本体と作業面が近くなります。

天井墨を出すときの鉛直の合わせ方で扱っている通り、天井作業は本体の据え方でやり直しの回数が変わる工程です。

ただし、床に基準点を落とす作業とは相性が悪い。

地墨は本体の真下に照射されるため、壁に掛けると真下が壁際か宙になります。

床の通り芯を出す日は三脚か床置きに戻す、という使い分けになります。

壁掛け金具で最初に合わせる規格はネジ穴

最初に確認するのは本体底面のネジ穴です。

三脚取付ネジの規格は機種ごとに違い、同じメーカーでも上位機と入門機で異なることがあります。

カタログや取扱説明書の仕様欄に必ず記載があるので、金具を選ぶ前にそこを見てください。

ネジが合っていても、金具の座面が本体底の突起やゴム脚と干渉して締まりきらない例もあります。

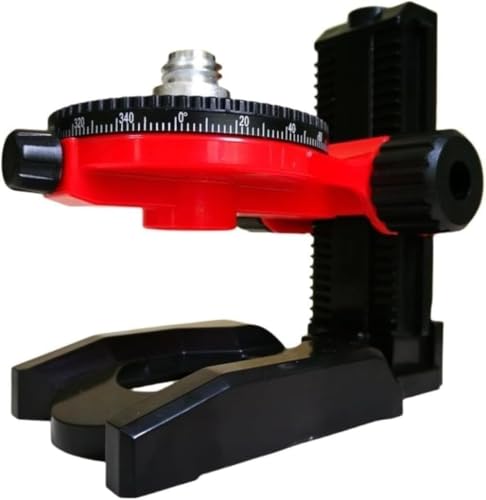

次に取付方式。壁側にどう固定するかで、大きく分かれます。

• マグネット式 … 鉄骨・鋼製下地・ダクトなど、磁力が効く相手に貼り付ける
• クランプ式 … 柱材やパイプ、建具枠を挟み込む
• ビス・ピン固定式 … 下地へ直接留める。取り外し跡が残る
• 支柱・突っ張り式 … 床と天井の間に柱を立て、そこへ本体を上下させて固定する

三つ目が微調整機構の有無です。

掛けたあとにラインを水平方向へ送れるダイヤルが付いているかどうか。

壁掛けは掛け直しに手間がかかるぶん、ここの差が作業時間に直結します。

本体の重さと補正範囲で、掛けられる機種は絞られる

金具の保持力と本体の質量が釣り合っているかを見ます。

バッテリーを積んだ状態の重さで判断してください。

マグネット式は相手の板厚が薄いほど吸着力が落ちるため、軽天のスタッドのような薄い鋼板では、カタログの吸着力どおりには持ちません。

自動補正の範囲も条件になります。

多くの機種は±3°〜±5°の傾きまでしか補正できず、それを超えると警告が出て整準しない。

壁が垂直でない、あるいは金具が浮いているとこの範囲を使い切ります。

掛けたらまず補正が完了するか確認する、が手順の最初。

整準方式も効きます。

振り子と磁気制動で水平を出すジンバル式は構造が単純な反面、揺れが続く場所では振れが収まりにくい。

足場や仮設の間仕切りに掛けるなら、固定点そのものが揺れていないかを先に見ます。

電源方式は運用の話です。

手の届かない高さに掛けると、電池交換のたびに脚立で降ろすことになります。

乾電池式は現場で調達しやすい代わりに連続点灯時間が短め。

長時間掛けっぱなしにするなら、専用リチウムイオンやUSB充電の機種が向きます。

手元で操作したい場面が多いなら、リモコンや自動追尾の有無も見ておくといい。

設置から墨出しまでの手順と合わせて、据え方を決めてから金具を選ぶ順番が安全です。

純正の壁掛けアタッチメントと汎用品の線引き

汎用品で足りる条件ははっきりしています。

ネジ規格が合い、本体が軽く、屋内で振動の少ない相手に留めるなら、汎用のマグネットブラケットやクランプで問題ありません。

壁掛け金具は光学部品ではないので、対応波長のような制約もない。

純正を選ぶ場面は、メーカーが本体側に専用の受け座や取付部を設けている機種です。

この形式は汎用の三脚ネジでは代替できません。

重量級の機種や、受光器と組み合わせて使う構成も純正側で見たほうが確実。

受光器そのものは同一メーカー・対応機種の組み合わせでないと動きません。

もう一点、保証の扱いが変わります。

落下は使用者の過失として扱われるのが一般的で、タジマの場合は落下など過失があるときは部品代のみの負担、そして無償修理そのものが製品登録の完了を前提にしています。

汎用金具で落としても純正で落としても保証条件は同じですが、掛ける以上は落ちる可能性を織り込むということ。

カタログ精度は出荷時の値なので、落としたあとは既知の直線と照らして自分で確認してください。

よくある質問

石膏ボードの壁にビスで留めてもいいですか

ボード単体では保持力が読めません。

下地センサーで間柱やスタッドの位置を探し、下地に効かせて留めてください。

落下は本体の精度に直結するので、ここは省かないほうがいい工程です。

軽天の下地にマグネット式は使えますか

鋼製下地であれば付きます。

ただし板厚が薄いぶん吸着力は落ちるので、公称値どおりには考えないこと。

ボードを張ったあとの壁面では、表からは磁力が届きません。

壁掛けにすると地墨ポイントは使えなくなりますか

使えないと考えてください。

地墨は本体の真下に出る照射で、壁掛けでは真下が壁際か宙になります。

床に点を落とす作業は三脚か床置きに切り替えます。

1人で床作業をする日は、墨を押さえる重しの使い方を併用したほうが早いこともあります。

三脚と壁掛けでは精度が違いますか

カタログ精度は本体側の値なので、据え方では変わりません。

変わるのは据わりです。

金具が浮いている、下地に効いていない、振動が伝わる。

この三つのどれかがあれば、三脚でも壁掛けでもラインは動きます。

固定したら軽く押して動かないか確かめてから作業に入ってください。

まとめ

壁掛け金具は、床を空けたい場所と天井を追う作業で効きます。

選ぶときに最初に見るのは本体底面のネジ穴の規格で、ここが合わないと他の条件をいくら満たしても付きません。

取付方式は相手が金属か木下地かで決まり、マグネット式は板厚が薄いほど頼りにならない。

本体側では、質量と±3°〜±5°の補正範囲、それに電池をどう回すかを見ておくと外しません。

専用の受け座を持つ機種以外は汎用品で足ります。

本体の選び方から見直したい場合は、ライン構成や電源方式など6つの軸から整理し直すのが早いはずです。
